合金电阻大电极与小电极的区别解析

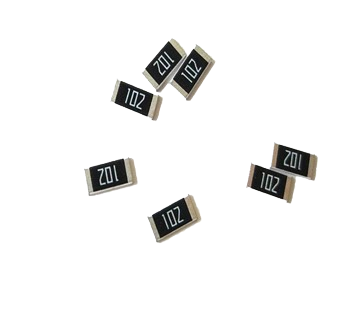

合金电阻作为电子电路中的核心元件，其电极设计直接决定了功率承载能力、散热效率及电路稳定性。根据电极尺寸差异，合金电阻可分为大电极与小电极两类，二者在结构特性、应用场景及性能表现上存在显著差异。

一、结构特性差异

大电极合金电阻的电极宽度显著大于小电极类型，通常电极面积占比超过电阻体截面的50%。这种设计使电极与电阻体接触面形成更大的热传导路径，有效降低局部过热风险。例如，在2512封装规格中，大电极型号的电极宽度可达3.2mm，而小电极型号仅1.6mm。电极材料多采用铜镍合金或银钯合金，其中大电极的镀层厚度通常增加20%-30%，以提升载流能力。

小电极合金电阻则通过缩小电极尺寸实现微型化设计，0402封装型号的电极宽度仅0.4mm，适合高密度电路布局。其电极结构常采用多层复合镀层工艺，在有限空间内优化导电性能。但电极面积的缩减导致热阻增加，相同功率下温升比大电极型号高15%-25%。

二、性能表现对比

在功率承载方面，大电极电阻的功率密度可达5W/mm²，而小电极型号通常限制在2W/mm²以内。实验数据显示，2512大电极电阻在2W功率下温升仅45℃，而同规格小电极型号温升达68℃。这种差异源于大电极更优的热扩散能力，其热时间常数比小电极缩短40%。

温度稳定性方面，大电极电阻的温漂系数(TCR)可控制在±25ppm/℃以内，而小电极型号因热应力集中，TCR波动范围扩大至±50ppm/℃。在-55℃至+150℃极端温度测试中，大电极电阻的阻值变化率仅为0.3%，小电极型号则达到0.8%。

三、应用场景适配

大电极电阻广泛应用于电源模块、电机驱动等高功率场景。例如在新能源汽车BMS系统中，2512大电极电阻可承受持续3A电流而不发生性能衰减。其宽电极设计还能有效分散焊接应力，提升SMT贴装良率至99.5%以上。

小电极电阻则主导消费电子领域，0402/0603封装型号在手机、可穿戴设备中的占有率超过70%。其微型化特性使电路板空间利用率提升30%，但需配合散热胶或铜箔导热垫使用。在LED驱动电路中，小电极电阻可实现0.1%的电流采样精度，满足精密控制需求。

四、制造工艺影响

大电极电阻采用激光调阻工艺，可在0.1mm精度内控制阻值，但需配套高精度丝网印刷设备。其电极成型需经过三次回流焊工艺，确保镀层致密度。小电极电阻则依赖离子蚀刻技术实现微米级精度，但生产良率受设备稳定性影响较大，典型良率在85%-90%之间。

成本方面，大电极电阻因材料用量增加，单件成本比小电极型号高15%-20%。但考虑到其更长的使用寿命(MTBF提升50%)和更低的失效风险，在工业应用中仍具有显著优势。

大电极与小电极合金电阻的差异化设计，本质是功率密度与空间效率的权衡。工程师在选型时需综合考量电路功率、空间限制、成本预算及可靠性要求。
