高频电路中使用电解电容的注意事项

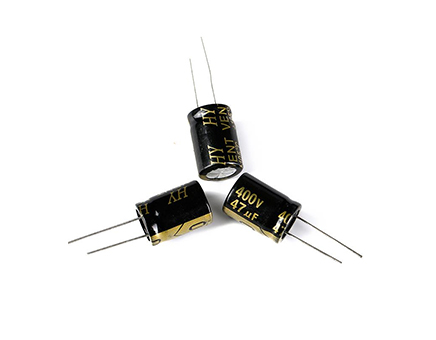

电解电容因其大容量和低成本，在电源滤波和低频耦合电路中应用广泛。然而，在高频电路中，其性能局限性显著，需特别注意以下关键问题：

一、极性连接与反向电压

电解电容具有明确的正负极性，接反会导致漏电流剧增，甚至引发过热或爆炸。在高频电路中，瞬态电压波动可能加剧反向电压风险。因此，需严格确保正极接高电位、负极接地，并在可能存在反向电压的场景中改用无极性电容(如双极性电解电容或MLCC)。此外，焊接前需确认电容极性标识，避免因引线长短混淆(长线为正极，短线为负极)导致误接。

二、频率响应与等效参数

电解电容的等效串联电阻(ESR)和等效串联电感(ESL)在高频下显著增加，导致阻抗特性恶化。例如，某高频铝电解电容在100kHz时ESR可能高达数欧姆，远高于MLCC的毫欧级水平。为优化高频性能，可采取以下措施：

并联低ESR电容：在电解电容旁并联0.1μF至1μF的MLCC，扩展高频滤波带宽。

选择高频专用型号：优先选用标称“高频低阻”的电解电容，其ESR和ESL经过优化设计。

避免单点滤波：在数字电路中，每个集成电路的电源引脚附近应配置0.01μF至0.1μF的陶瓷电容，以抑制高频噪声。

三、温度与寿命管理

电解电容的寿命受温度影响显著，高温会加速电解液挥发。例如，某电解电容在105℃下的寿命约为2000小时，而温度每降低10℃，寿命可延长一倍。因此，需采取以下措施：

远离热源：电容安装位置应与大功率元件(如功率管、变压器)保持至少5mm间距。

降额使用：电容的额定电压应高于工作电压的1.2~1.5倍，并避免长期运行在接近额定电压的工况。

散热设计：在高温环境中，可选用带散热片的电解电容或增加通风措施。

四、布局与寄生效应

电解电容的引线电感在高频下会显著增加阻抗。例如，1mm长的引线可能引入约1nH的电感，在100MHz时等效阻抗约为0.6Ω。为减少寄生效应，需：

缩短引线长度：优先选用SMD封装电容，减少引线电感。

优化PCB布局：电容应靠近电源引脚，并避免防爆阀上方布线或安装其他元件。

避免机械应力：安装时避免对电容施加过大的机械压力，防止内部短路或漏电流上升。

五、替代方案与混合使用

在GHz级高频电路中，电解电容的性能可能无法满足要求。此时可采用以下替代方案：

MLCC替代：在高频滤波和去耦场景中，优先选用X7R或NPO介质的MLCC。

混合使用：在电源滤波中，电解电容负责低频滤波，MLCC负责高频去耦，形成优势互补。

高频电路中使用电解电容需综合考虑极性、频率响应、温度、布局和替代方案等多方面因素。通过合理选型、优化设计和严格测试，可充分发挥电解电容的优势，同时规避其高频性能短板。
