开关电源中电解电容的布局有什么特殊要求？

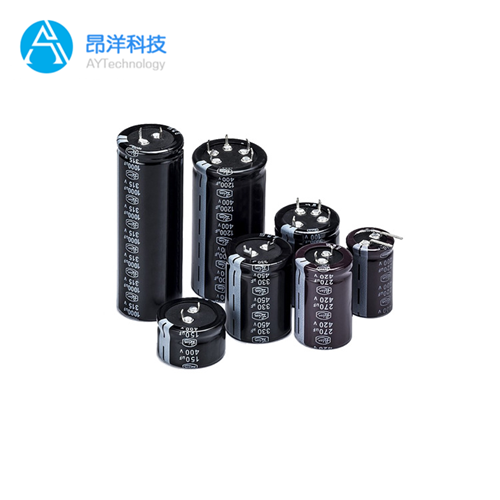

在开关电源设计中，电解电容的布局对电路性能和可靠性至关重要。由于电解电容具有大容量、低ESR(等效串联电阻)和低ESL(等效串联电感)的特性，常用于低频滤波和储能，但其布局需严格遵循高频电路设计原则。

1. 位置与散热

电解电容需远离发热元件(如变压器、功率管、大功率电阻)，以避免高温加速电解液蒸发，导致电容容量下降或失效。建议电解电容与发热元件保持至少5mm间距，并优先布置在进风口或散热通道附近。例如，在模块电源中，电解电容常被放置在靠近散热器的边缘区域，但需确保与散热器之间有绝缘隔离。

2. 分组与冗余

大容量电解电容建议分组布置，每组负责不同电路部分，以降低相互干扰并提升可靠性。例如，在输出滤波电路中，可采用两只小容量电解电容并联替代单只大容量电容，既能优化高频特性，又能避免单点故障。此外，电解电容的正负极走线应避免急剧弯曲，尽量采用直线或平缓弯曲，以减少电磁干扰。

3. 安全间距与绝缘

电解电容的防爆阀上端需留出至少2mm空隙，防止电容泄压时损坏PCB。电容正下方不得布置焊盘或过孔，避免电解液泄漏腐蚀线路。对于交流输入侧，电解电容与外壳或散热器的间距需大于5mm，输出侧则需大于2mm。若空间受限，可通过开槽或垫绝缘纸(如聚四氟乙烯定向膜)增加爬电距离。

4. 与高频元件的隔离

电解电容需与高频元件(如开关管、二极管)保持物理隔离，避免高频噪声通过电容引脚耦合至电源回路。例如，在Buck电路中，输入滤波电容应紧邻开关管，但电解电容需与开关管的驱动电路或反馈环路分开布局，以减少干扰。

5. 焊接与机械稳定性

电解电容的焊盘应适当增大，确保铜皮与基板结合牢固，避免振动导致铜皮剥离。对于大尺寸电容，建议增加支撑连接点，或在引脚上加套管以增强机械强度。此外，电容引脚长度需适中，过短可能导致焊接不良，过长则可能增加电磁干扰风险。

6. 电压与纹波控制

电解电容的耐压值需根据实际工作电压降额使用(通常为额定值的80%)，以应对电网浪涌或瞬态高压。在输出滤波电路中，电解电容的容量需结合纹波电流和寿命要求计算，避免因电容老化导致输出纹波增大。

通过合理布局电解电容，可显著提升开关电源的稳定性、寿命和EMC性能。设计时需综合权衡散热、隔离、安全间距等因素，确保电路在极端工况下仍能可靠运行。
