功率电感选择指南：关键参数与选型策略

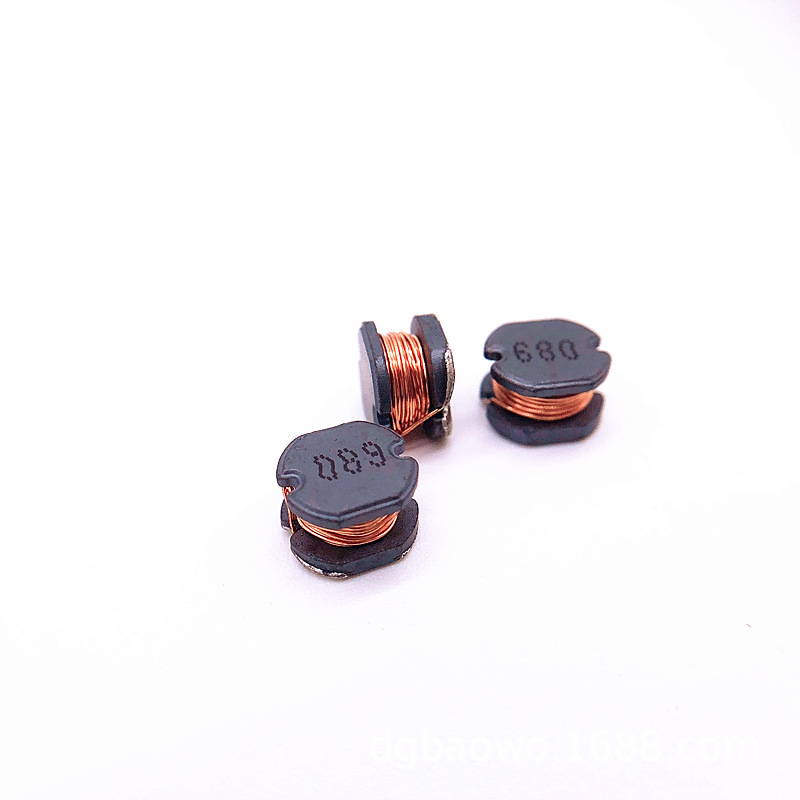

功率电感作为开关电源、DC-DC转换器等电路的核心元件，其选型直接关系到电路的效率、稳定性及可靠性。本文将从电感量、直流电阻、饱和电流、温升电流、自谐振频率及尺寸六大核心参数出发，结合实际应用场景，提供系统化的选型指南。

一、核心参数解析

1. 电感量（L）

电感量是功率电感的基本参数，单位为亨利(H)。其选择需综合考虑电路需求：

DC-DC转换器：电感量越大，滤波特性越强，但会增大直流电阻(DCR)，降低额定电流和响应速率。

电流纹波系数：通常取20%~40%，需确保电感峰值电流不超过芯片过流保护阈值。

2. 直流电阻（DCR）

DCR是电感导体本身的电阻值，直接影响电路效率：

效率影响：DCR越大，铜损越高，系统效率越低。例如，在重载条件下，DCR过大会导致电感发热，影响Buck芯片的工作环境温度。

选型建议：在满足尺寸和成本要求的前提下，优先选择DCR较小的电感。

3. 饱和电流（Isat）

饱和电流是指电感在连续通直流电流时，电感量下降30%对应的电流值：

选型原则：饱和电流应大于电路中的峰值电流，避免电感饱和导致性能下降。

4. 温升电流（Irms）

温升电流是指电感在连续通直流电流时，本体温度上升不超过40℃对应的电流值：

选型原则：温升电流应大于电路中的工作电流，确保电感长期稳定运行。

实际应用：通常将饱和电流作为突波电流，温升电流作为工作电流。

5. 自谐振频率（SRF）

自谐振频率是电感与分布电容相互作用产生的谐振频率：

选型原则：电感应工作在自谐振频率以下，通常选择开关频率低于谐振频率的10%。例如，在300kHz开关频率的Buck电路中，应选择SRF大于3MHz的电感。

6. 尺寸

电感尺寸需结合PCB布局和散热需求：

结构成熟度：若无特殊要求，建议选择高度为长度1/2的电感，此类尺寸电感结构和工艺相对成熟。

散热考虑：大尺寸电感功率容量更大，但需确保PCB布局允许。

二、选型流程与实例

1. 选型流程

确定电感量：根据电路需求计算电感量，并考虑20%的容差和DC直流偏置下的感值下降。

计算峰值电流：根据负载电流和电流纹波系数计算峰值电流。

选择电感：确保电感的饱和电流和温升电流均大于峰值电流，且自谐振频率远高于开关频率。

验证DCR：在满足尺寸和成本要求的前提下，优先选择DCR较小的电感。

布局与散热：确保电感与MOSFET及输出电容相近放置，焊盘铺铜以减少热阻。

2. 应用实例

以GBI1650异步Buck转换器为例，设计需求为48V输入、5V输出、5A输出电流、300kHz开关频率：

电感量计算：选择电流纹波为30% IO，计算得所需电感量为15μH或22μH，最终选择22μH电感。

电流计算：峰值电流为6.5A，选择饱和电流为13.9A、温升电流为6.5A的电感。

自谐振频率验证：确保电感SRF远高于300kHz。

DCR验证：选择DCR较小的电感以减少铜损。

功率电感的选型需综合考虑电感量、直流电阻、饱和电流、温升电流、自谐振频率及尺寸六大参数，并结合具体应用场景进行优化。通过系统化的选型流程和实例分析，可确保电路的稳定性、效率和可靠性。
