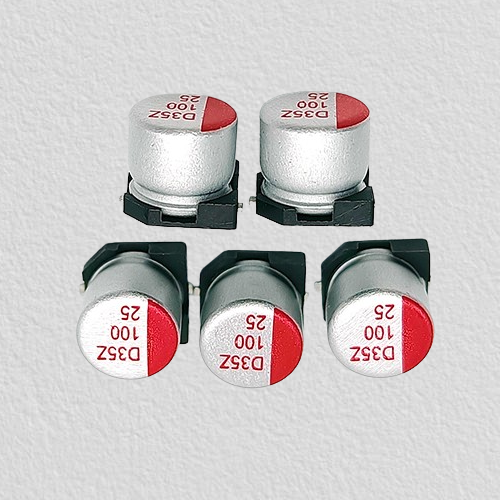

贴片电解电容的封装尺寸与散热性能的关系

贴片电解电容的封装尺寸与散热性能密切相关，封装尺寸越大，通常散热性能越好，但需结合材质、结构、电路设计等因素综合考量。以下是具体分析：

1. 封装尺寸对散热性能的直接影响

散热面积与热阻：

封装尺寸越大，电容的表面积越大，热量散发速度越快。例如，1210封装(3.2×2.5mm)的散热面积是0402封装(1.0×0.5mm)的约16倍，热阻更低，允许的功率耗散更高。根据功率耗散公式 P=I2×ESR，大封装电容在相同电流下温升更小，散热性能更优。

介质层厚度与耐压：

大封装电容通常采用更厚的介质层，可承受更高电压冲击，同时减少内部电场集中，降低局部过热风险。例如，1206封装电容的耐压可达200V，而0402封装通常为50V，高电压下大封装电容的散热稳定性更佳。

2. 封装尺寸与散热相关参数的关系

等效串联电阻（ESR）：

ESR是电容内部等效电阻，直接影响发热量。大封装电容的ESR通常更低(如1206封装ESR可低至几毫欧)，电流通过时产生的热量更少，散热压力更小。

纹波电流能力：

纹波电流是电容在交流电路中承受的电流波动，大封装电容的额定纹波电流更高(如1210封装可达3A以上)，可分散热量，避免局部过热。

功率耗散能力：

大封装电容的功率耗散能力更强(如2512封装可达1W)，适合高功率场景(如电源适配器、电机驱动)，而小封装电容(如0201)功率仅50mW，仅适用于低功耗电路。

3. 封装尺寸对散热设计的限制

散热结构优化：

大封装电容可通过增加壁厚、优化内部结构(如多层电极设计)提高阻抗性能，减少高频下的感应和串扰，从而降低发热。例如，1206封装电容在高频电路中表现更稳定，而0402封装可能因寄生电感导致发热增加。

散热措施适配性：

大封装电容可加装散热片、散热涂层或散热孔，进一步提升散热效率。例如，在新能源汽车BMS系统中，1210封装电容通过散热片设计，可承受高电流采样时的热量积聚。

PCB布局影响：

大封装电容需更大的PCB空间，若布局过密可能影响空气流通，反而降低散热效果。因此，需合理规划散热路径，避免电容周围元件遮挡气流。

4. 实际应用中的权衡与选择

高功率场景：

选择大封装电容(如1210、2512)，并加装散热措施。例如，在工业电源中，2512封装电容通过散热片设计，可承受1W功率耗散，确保长期稳定运行。

高频电路：

优先选择中等封装(如0603、0805)，平衡散热与寄生参数。例如，在5G射频模块中，0603封装电容通过优化结构设计，在高频下保持低ESR和低发热。

微型设备：

采用小封装电容(如0201、0402)，但需通过降低功率密度或优化电路设计弥补散热不足。例如，在TWS耳机充电仓中，0402封装电容通过低功耗设计，避免发热影响用户体验。

5. 材质与工艺对散热的补充作用

陶瓷材质：

散热性能优于电解电容，适合高频场景。例如，C0G/NP0材质电容在-55℃~125℃温度范围内容量稳定，散热效率高，适用于航空航天等高可靠场景。

新型电解纸技术：

通过高纯度蚀刻铝箔+新型电解纸，可缩小电容体积同时保持散热性能。例如，φ8×10mm规格电容容量提升330μF，体积缩小20%，散热效率与传统产品相当。
