厚声贴片电阻的阻值如何识别？

厚声贴片电阻的阻值识别可通过其表面标识实现，主要采用三位数、四位数、数字与字母组合及特殊场景下的直标法、色环法，以下为具体识别方法：

一、三位数表示法(适用于5%精度)

规则：前两位为有效数字，第三位表示有效数字后“0”的个数。

示例：

“472”表示4700Ω(47×10²)。

“151”表示150Ω(15×10¹)。

“4R7”表示4.7Ω(“R”替代小数点)。

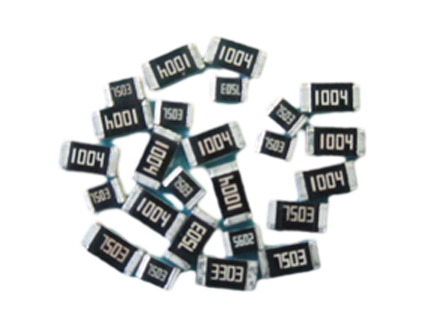

二、四位数表示法(适用于1%精度及以上)

规则：前三位为有效数字，第四位表示有效数字后“0”的个数。

示例：

“1002”表示10kΩ(100×10²)。

“4701”表示4.7kΩ(470×10¹)。

“1R00”表示1.00Ω(“R”替代小数点)。

三、数字与字母组合表示法(E96系列)

规则：两位数字表示E96系列电阻代码，字母表示倍率。

示例：

“51D”表示332kΩ(51对应E96代码332.D表示10³倍率)。

四、特殊场景识别方法

直标法：

规则：直接标注阻值和单位，误差以百分数表示(未标注时默认为±20%)。

示例：“10kΩ ±5%”。

色环法(部分产品使用)：

规则：通过色环颜色表示阻值、倍率和误差。

示例：四环电阻中，前两环为有效数字，第三环为倍率，第四环为误差。

五、识别注意事项

封装尺寸影响：0402及以下封装因尺寸过小，可能无法印刷完整标识。

误差精度区分：

5%精度电阻通常采用三位数表示法。

1%精度电阻通常采用四位数表示法。

小数点处理：阻值小于10Ω时，用“R”替代小数点(如“2R4”表示2.4Ω)。
