贴片电感DCR值解析：关键参数与选型影响

在电子电路设计中，贴片电感作为核心被动元件之一，其性能参数直接影响电路的效率与稳定性。其中，DCR（Direct Current Resistance，直流电阻）作为关键指标，常被工程师忽视却对电路设计至关重要。本文将从定义、影响因素、选型策略及实际应用案例四个维度，系统解析DCR值的核心价值。

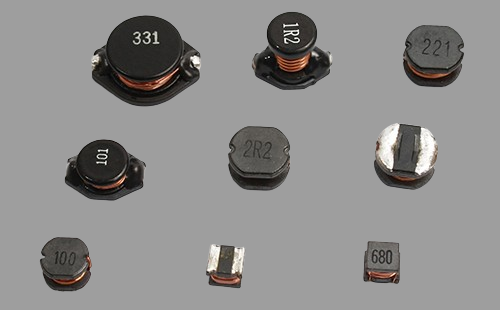

一、DCR的本质：绕组电阻的物理意义

DCR指电感在直流信号下呈现的电阻值，本质是绕组漆包线的电阻总和。其单位为毫欧(mΩ)或欧姆(Ω)，数值范围从几毫欧到数百毫欧不等。例如，某型号贴片电感规格书标注DCR=25mΩ，即表示在直流条件下，该电感绕组的等效电阻为0.025Ω。

DCR的物理本质源于绕组材料的电阻特性。根据电阻公式 R=ρAL，电阻值与绕线长度(L)成正比，与截面积(A)成反比。因此，电感量与DCR呈正相关：相同磁芯条件下，电感量越大需增加绕线匝数，导致DCR升高。例如，某系列电感在10μH时DCR为15mΩ，而33μH时DCR升至45mΩ。

二、DCR的影响：效率与发热的双重挑战

1. 功率损耗的放大效应

DCR直接导致欧姆损耗(P=I2R)。以BUCK电路为例，若输出电流为2A，DCR=30mΩ的电感将产生 22×0.03=0.12W 的功率损耗。若DCR降低至15mΩ，损耗可减半至0.06W，效率提升显著。

2. 温升与可靠性风险

DCR引发的损耗转化为热能，导致电感温度升高。某实验数据显示，DCR=50mΩ的电感在3A电流下温升达45℃，而DCR=20mΩ的电感温升仅20℃。长期高温会加速磁芯老化，降低电感量稳定性，甚至引发磁饱和失效。

3. 电路性能的连锁反应

高DCR会导致输出电压纹波增大。在BUCK电路中，电感电流纹波公式为 ΔIL=LfVOUT(1−D)，而实际纹波受DCR影响会进一步放大。某测试显示，DCR从10mΩ增至30mΩ时，纹波幅度增加25%，可能触发负载保护机制。

三、选型策略：平衡DCR与电路需求

1. 电流容量的优先级

选型时需关注饱和电流（Isat）与温升电流（Irms）的最小值。例如，某电源设计要求输出1.5A，应选择Isat≥1.8A且Irms≥1.6A的电感，同时DCR≤25mΩ。

2. DCR的优化路径

线径选择：增大线径可降低DCR，但需权衡封装尺寸。例如，0.2mm线径的DCR为40mΩ，而0.3mm线径可降至25mΩ。

磁芯材料：铁氧体磁芯的DCR通常低于铁粉芯，但需注意高频损耗差异。

绕组结构：分段绕制或交错绕线可降低DCR，但增加工艺成本。

3. 典型应用案例

低功耗场景：便携设备电源中，选用DCR≤10mΩ的电感可延长续航时间。

高功率场景：服务器电源需采用DCR≤5mΩ的电感，配合散热片控制温升。

成本敏感场景：消费电子中，可在DCR≤30mΩ范围内选择性价比最优型号。
