旺诠合金电阻的耐脉冲能力测试方法与关键要点

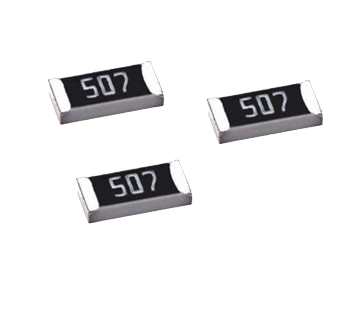

在5G通信、汽车电子、工业控制等高可靠性应用场景中，电阻的耐脉冲能力直接决定了系统在瞬态电流冲击下的稳定性。旺诠(RALEC)合金电阻凭借其低阻值、高功率密度及优异的耐脉冲性能，成为关键电路中的核心元件。今天将从测试原理、设备配置、操作步骤及结果分析四个维度，系统阐述旺诠合金电阻的耐脉冲能力测试方法。

一、测试原理与核心指标

耐脉冲能力测试的核心在于验证电阻在瞬时高功率冲击下的可靠性，需重点关注以下参数：

脉冲波形：根据IEC 60115-1标准，典型测试波形包括1.2/50μs(雷击浪涌)和10/700μs(通信设备浪涌)。例如，在5G基站电源模块中，电阻需承受10/700μs脉冲的峰值电压冲击。

功率容量：电阻的瞬时功率承受能力与脉冲宽度密切相关。例如，旺诠LR2512合金电阻在1ms脉冲下可承受50W峰值功率，而在10ms脉冲下需降额至30W以避免热失控。

热特性：电阻的热阻(Rth)和热容(Cth)决定了其散热能力。例如，旺诠合金电阻采用镍铬合金材料，其热阻低至5℃/W，配合陶瓷基板设计，可快速将脉冲能量耗散至PCB。

二、测试设备与配置要求

脉冲发生器：需支持可调脉冲宽度(1μs~10ms)、峰值电压(0~1kV)及重复频率(1Hz~1kHz)。例如，Keysight 81160A脉冲发生器可生成1.2/50μs波形，峰值电压精度±1%。

示波器与探头：带宽≥100MHz，采样率≥1GS/s，电流探头带宽需与示波器匹配。例如，Tektronix TDP1000电流探头带宽为100MHz，可精确测量100A级脉冲电流。

测试夹具：采用四线制开尔文夹，接触电阻≤5mΩ。例如，在0.1Ω电阻测试中，接触电阻引起的压降误差需控制在±5mV以内。

环境控制：温度23±2℃，湿度≤60%RH，避免结露影响测试精度。例如，在汽车电子测试中，需模拟-40℃~85℃宽温区环境，验证电阻的长期稳定性。

三、测试步骤与操作要点

预处理：将电阻置于测试环境中静置2小时，确保温度稳定。例如，在5G终端设备测试中，需模拟实际工作温度(如55℃)，以评估电阻在高温下的耐脉冲性能。

参数设置：

脉冲宽度：根据应用场景选择1ms(通信设备)或10ms(工业电源)。

峰值电压：从标称电压的50%开始，逐步增加至150%。例如，对于额定电压50V的电阻，测试电压从25V逐步升至75V。

重复频率：单次脉冲测试间隔≥10s，连续脉冲测试频率≤10Hz(如100/2500μs脉冲，400Hz频率)。

数据采集：

记录峰值电压(Vp)、峰值电流(Ip)及脉冲宽度(τ)。例如，测得Vp=50V，Ip=10A，τ=1ms，则瞬时功率P=Vp×Ip=500W。

使用示波器的数学运算功能生成功率波形，计算最大瞬时功率(Pmax)和能量(E=∫P(t)dt)。

失效判定：

阻值变化：根据EN 140401-802标准，阻值变化≤±1%+50mΩ为合格。例如，0.1Ω电阻测试后阻值变为0.101Ω，仍符合要求。

物理损伤：目检电阻体是否出现开裂、碳化或变色。例如，在10倍标称功率的脉冲测试中，电阻表面出现褐色碳化痕迹，判定为失效。

四、测试结果分析与优化方向

典型案例：

某车载传感器用1206封装1Ω电阻(±1%)进行5ms单脉冲测试，实测Vp=3.2V，Ip=3.15A，Pmax=10.08W。电阻表面出现碳化痕迹，阻值变为1.35Ω(+35%)，判定失效。改进方案为采用2010封装并并联TVS二极管，成功通过测试。

优化方向：

材料升级：采用镍铬合金替代锰铜合金，可降低温度系数至±15ppm/℃，提升高温稳定性。

结构设计：增加电阻体厚度或采用MELF封装，可提升脉冲功率承受能力。例如，旺诠LR2527合金电阻的额定功率达4W，较传统0805封装提升300%。

散热优化：在PCB设计中增加散热焊盘或导热胶，可降低电阻工作温度。例如，在5G基站PA电路中，通过优化散热设计，电阻寿命提升50%。

旺诠合金电阻的耐脉冲能力测试需结合脉冲波形、功率容量及热特性等多维度参数，通过严格的设备配置与操作流程，确保其在高可靠性应用中的性能。
