贴片功率电感的常用封装尺寸

贴片功率电感作为现代电子电路中的核心被动元件，其封装尺寸的选择直接关系到电路设计的空间利用率、散热性能及电气参数适配性。本文基于行业主流标准及实际应用场景，系统解析贴片功率电感的常用封装尺寸体系。

一、封装尺寸标准化体系

贴片功率电感的封装尺寸遵循国际通用的英制与公制双重标识体系，核心参数为长(L)×宽(W)×高(T)，单位为毫米(mm)。典型封装规格包括：

1、微型化封装

0402（1005）：1.0×0.5×0.5mm³，适用于可穿戴设备等空间受限场景，但受限于尺寸，电感量通常<10μH，电流承载能力较低。

0603（1608）：1.6×0.8×0.8mm³，电感量范围扩展至10μH~100μH，电流承载能力提升，广泛应用于智能手机、蓝牙耳机等消费电子产品。

2、常规封装

0805（2012）：2.0×1.2×0.9mm³，支持100μH~1mH的电感量，电流承载能力进一步增强，常见于笔记本电脑、平板电脑等设备的电源管理模块。

1206（3216）：3.2×1.6×1.1mm³，电感量覆盖1mH~10mH，适用于工业控制器、通信设备等中功率场景。

3、大功率封装

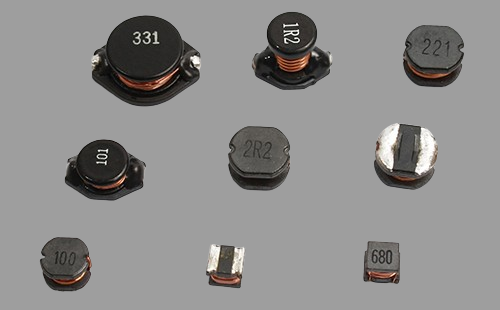

CD系列：以CD32(3.5×3.0×2.1mm³)为例，电感量范围1μH~680μH，额定电流0.1A~2.2A，广泛应用于LED驱动、DC-DC转换器等场景。

CD54（5.8×5.2×4.5mm³）：支持1μH~1000μH电感量，额定电流达4.6A，适用于电动汽车充电模块、服务器电源等高功率密度场景。

CD105（10×9×5.4mm³）：最大电感量1800μH，额定电流6A，专为工业变频器、轨道交通设备等极端工况设计。

二、封装尺寸与电气性能的关联性

封装尺寸对电感性能的影响主要体现在以下维度：

1、电感量与尺寸正相关

大尺寸封装(如CD105)通过增加线圈匝数或磁芯体积，可实现更高电感量，满足储能型电路需求。例如，在电动汽车BMS系统中，CD105封装电感可提供1800μH电感量，有效抑制电池组充放电过程中的电流波动。

2、电流承载能力与散热面积相关

封装尺寸直接影响元件的散热面积。以CD54为例，其5.8×5.2mm²的底部面积相比0805封装(2.0×1.2mm²)提升了12倍，配合磁粉芯材料，可在4.6A电流下将温升控制在40℃以内，确保长期稳定性。

3、高频特性与封装结构相关

微型化封装(如0402)因寄生电容较小，在GHz频段仍能保持高Q值(品质因数)，适用于5G基站射频前端电路。而大尺寸封装(如CD75)通过优化绕组布局，可在100kHz~1MHz频段内实现低DCR(直流电阻)，提升电源转换效率。

三、行业应用场景与封装选择

不同行业对贴片功率电感封装尺寸的需求呈现显著差异：

1、消费电子领域

智能手机、TWS耳机等设备追求极致轻薄化，0402、0603封装成为主流。例如，苹果AirPods Pro中采用的0402封装电感，通过多层绕线技术实现5μH电感量，同时保持0.8mm³的超小体积。

2、汽车电子领域

车载充电器、BMS系统需满足AEC-Q200认证，CD系列大尺寸封装成为首选。特斯拉Model 3的电池管理模块中，CD105封装电感在-55℃~+150℃极端温度下仍能保持电感量波动<±3%，确保系统可靠性。

3、工业控制领域

伺服驱动器、变频器等设备对电流承载能力要求严苛。西门子SINAMICS V90伺服驱动器采用CD54封装电感，在50A瞬态电流冲击下，电感量衰减<5%，满足工业自动化设备的高可靠性需求。

贴片功率电感的封装尺寸选择需综合考虑电路性能、空间限制及成本因素。从微型化的0402到高功率的CD105.封装尺寸的标准化与多样化共同推动了电子产业的创新发展。
