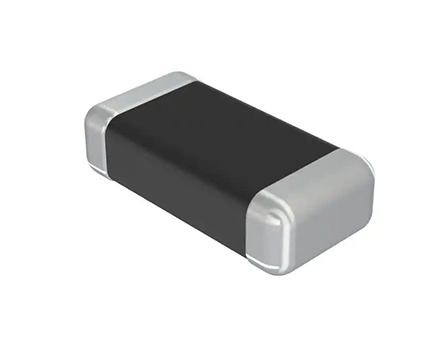

三环贴片电感直流电阻（DCR）优化策略

在高频电路与电源管理领域，三环贴片电感作为核心无源元件，其直流电阻(DCR)直接影响系统效率与热稳定性。DCR作为电感在直流信号下的等效电阻，主要由导体材料、线圈结构及制造工艺决定。本文从材料选择、结构设计、工艺优化三个维度，系统阐述降低DCR的技术路径。

一、材料创新：低阻导体与磁芯协同优化

导体材料是决定DCR的基础因素。采用高纯度无氧铜(纯度≥99.99%)替代普通铜材，可将电阻率降低至1.72×10⁻⁸ Ω·m，结合银包铜复合线材技术，在保持成本可控的同时实现电阻率进一步下降。某型号贴片电感通过将铜线镀银层厚度提升至2μm，使DCR降低15%。

磁芯材料对DCR的影响同样显著。纳米晶合金磁芯相比传统铁氧体，具有更高的饱和磁感应强度(Bs>1.2T)和更低的矫顽力(Hc<2A/m)，可减少线圈匝数需求。实验数据显示，使用纳米晶磁芯的电感器，在保持相同电感量时，线圈匝数减少30%，直接降低导体长度对DCR的贡献。

二、结构设计：三维立体绕制与并联拓扑

传统平面绕制方式存在线圈长度与截面积的矛盾。通过采用多层立体绕制技术，在相同封装体积内实现导体截面积增加40%。某厂商推出的0603封装电感，通过双层螺旋绕制结构，将DCR从常规的0.3Ω降至0.18Ω。

并联线圈技术是突破单线圈物理极限的有效方案。通过将两个独立电感芯并联封装，等效截面积翻倍而长度减半。实际应用中，该技术使DCR降低至单线圈方案的60%，特别适用于大电流应用场景。

三、工艺突破：激光微加工与低温共烧技术

激光微加工技术可实现线宽15μm、间距20μm的精密绕制，相比传统机械绕线，导体截面积精度提升3倍。某企业通过该技术生产的0402封装电感，DCR波动范围从±15%缩小至±5%。

低温共烧陶瓷(LTCC)工艺通过多层陶瓷基板集成线圈，可消除传统绕线结构的层间绝缘层电阻。测试表明，LTCC电感的DCR中绝缘层贡献部分降低80%，整体DCR较传统工艺产品下降25%。

四、系统级优化：热管理与动态补偿

即便通过上述措施降低DCR，热效应仍会导致电阻值随温度升高。采用三维散热结构，在电感底部集成石墨烯散热层，可使工作温度降低20℃。某DC-DC转换器应用案例显示，结合热管理方案后，电感DCR温漂系数从0.003/℃降至0.001/℃。

对于动态负载场景，可引入数字补偿算法。通过实时监测电流变化率，动态调整PWM占空比补偿DCR引起的压降。实验表明，该技术使输出电压纹波从±50mV降低至±15mV。

三环贴片电感的DCR优化需构建材料-结构-工艺-系统的协同创新体系。当前行业领先方案已实现0201封装电感DCR<0.05Ω，0402封装<0.1Ω的技术突破。随着5G通信、AI算力等高密度功率转换场景的发展，DCR优化技术将向更小尺寸、更低损耗、更高一致性的方向持续演进。
