厚声电阻阻值范围与标称值选型指南

在电子电路设计中，电阻作为最基础的被动元件，其阻值范围与标称值的选择直接决定了电路的精度、稳定性及可靠性。厚声电子(Uni-Royal)作为全球领先的电阻制造商，其产品覆盖从常规精密电阻到特种功率电阻的全系列，本文将结合行业实践与技术规范，系统解析厚声电阻的阻值范围与标称值选型方法。

一、厚声电阻阻值范围与精度体系

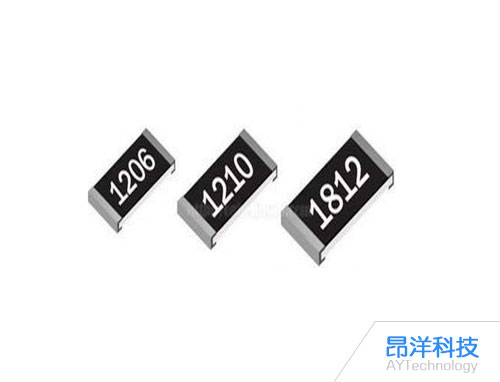

1. 阻值范围与封装适配

厚声电阻的阻值范围覆盖0.05Ω至100MΩ，涵盖低阻值、常规阻值及高阻值三大区间：

低阻值区间（0.05Ω~1Ω）：以HP系列大功率电阻为代表，封装涵盖0603至2512.功率等级从1/5W至2W，温度系数(TCR)最低可达±75ppm/℃，适用于电流采样、短路保护等场景。

常规阻值区间（1Ω~1MΩ）：以0805、1206封装为主流，精度覆盖±1%、±5%、±10%，TCR值常见为200ppm/℃~1500ppm/℃，适用于信号调理、分压电路等常规应用。

高阻值区间（1MΩ~100MΩ）：以0603至1210封装为主，精度多为±5%，TCR值≤200ppm/℃，适用于高阻抗输入、传感器匹配等场景。

2. 标称阻值体系与偏差

厚声电阻采用国际电工委员会(IEC)标准E系列阻值体系，根据允许偏差分为六大系列：

系列	标称阻值示例	允许偏差	典型应用场景
E6	1.0Ω, 1.5Ω, 2.2Ω	±20%	成本敏感型消费电子
E12	1.2Ω, 1.8Ω, 3.3Ω	±10%	家用电器、工业控制
E24	1.3Ω, 2.0Ω, 3.9Ω	±5%	通信设备、电源管理
E48	1.27Ω, 2.15Ω, 3.83Ω	±2%	医疗设备、精密仪器
E96	1.21Ω, 2.05Ω, 3.74Ω	±1%	汽车电子、军工航天
E192	1.213Ω, 2.054Ω, 3.744Ω	±0.5%以下	高端测试仪器、航空航天

关键规则：

优先选用E24系列：该系列覆盖96%的常规需求，兼顾精度与成本。

高精度场景选用E96/E192：在电流检测、ADC参考电压等场景中，需选用±1%或更高精度电阻。

避免非标阻值：非标阻值(如4531Ω)需查阅厂家规格书，易导致供应链风险。

二、阻值选型核心原则

1. 阻值匹配电路需求

分压电路：需计算输出电压与输入电压的比值，选择最接近理论值的标称阻值。例如，若需分压比为1/3.可选用E24系列中的10kΩ与20kΩ组合(理论值1/3.实际值偏差≤5%)。

限流电路：根据欧姆定律 I=V/R 计算，需考虑电源电压波动及负载变化。例如，在5V电源中限流100mA，理论阻值为50Ω，可选用E24系列中的47Ω或51Ω。

匹配网络：在射频电路中，需根据Smith圆图选择阻抗匹配值，厚声提供50Ω、75Ω等标准阻值及定制服务。

2. 精度与TCR的权衡

温度稳定性要求：在汽车电子(-40℃~+125℃)或工业控制(-25℃~+85℃)场景中，需选择TCR≤200ppm/℃的电阻。例如，厚声HP系列低阻值电阻的TCR可低至±75ppm/℃，适用于电机驱动电流采样。

长期稳定性要求：在医疗设备或精密仪器中，需选择TCR≤50ppm/℃的薄膜电阻，并配合老化测试。

3. 功率与封装匹配

功率计算：根据 P=I2R 或 P=V2/R 计算实际功耗，并选择额定功率至少为实际功耗2倍的电阻。例如，在12V电路中限流1A，实际功耗为12W，需选用25W以上功率的电阻。

封装选择：

0402/0603：适用于手机、可穿戴设备等高密度PCB。

0805/1206：平衡尺寸与功率，适用于消费电子、通信设备。

2010/2512：适用于大功率电源、工业控制等场景。

三、标称值标注与识别方法

1. 数码标注法

三位数码：前两位为有效数字，第三位为指数。例如，“472”表示47×10²=4.7kΩ，“103”表示10×10³=10kΩ。

四位数码（高精度电阻）：前三位为有效数字，第四位为指数。例如，“4531”表示453×10¹=4.53kΩ。

小数点表示：用“R”代替小数点。例如，“2R4”表示2.4Ω，“R15”表示0.15Ω。

2. 色标法

四环电阻：前两环为有效数字，第三环为倍率，第四环为允许偏差。例如，“棕绿黑金”表示15Ω±5%。

五环电阻：前三环为有效数字，第四环为倍率，第五环为允许偏差。例如，“棕红黑棕银”表示120Ω±10%。

3. 直标法

数字+单位：直接标注阻值与单位，如“10kΩ±1%”。

代码标注：用字母与数字组合表示阻值。例如，“51D”表示332×10³=332kΩ，“249Y”表示249×10⁻²=2.49Ω。
